Pompes à impulseur vitesse lente
OENOFLEX SÉRIE 200

  • Pompe à impulseur flexible
  • Variateur de vitesse
  • Vitesse de rotation réduite
  • Corps de pompe inox 316L
  • Pompe sur chariot inox
  • Réducteur avec moteur 2 vitesses ou variateur électronique
  • Garniture mécanique graphite/stéatite
  • Impulseur Néoprène
Voir les références
Pictogramme fichier PDF

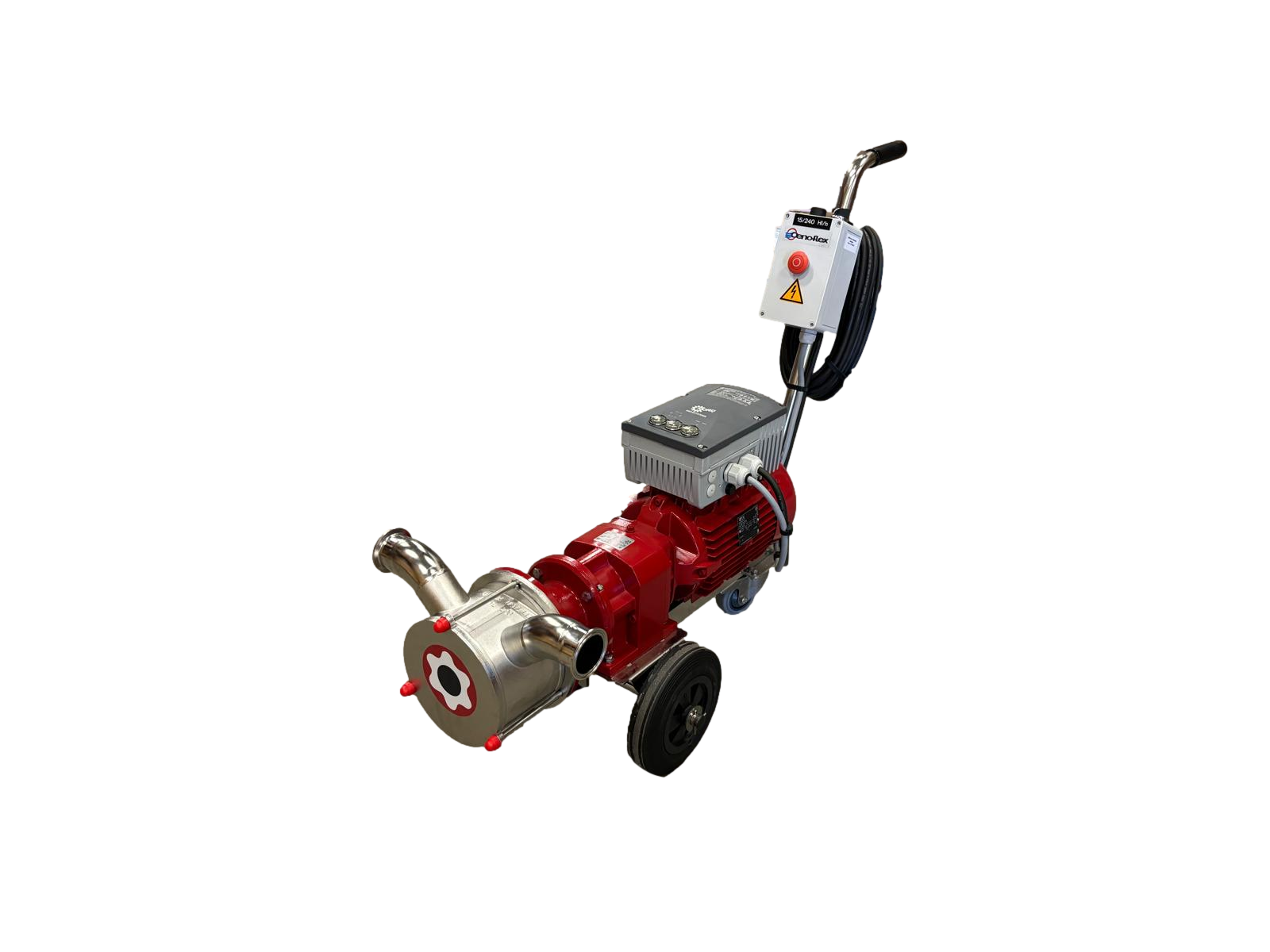

Pompe oenoflex série 200

Utilisation :

  • Remontage
  • Détartrage
  • Filtration
  • Embouteillage
  • Entonnage

Options

  • Impulseur Nitrile ou EPDM
  • Radiocommande
  • Raccords en ligne
  • Filetage MACON (standard), DIN ou SMS
  • Régulateur de pression
  • Pressostat
  • By Pass à vanne

Équipement électriques

  • Inverseur de sens de marche
  • Disjoncteur
  • 10 mètres de câble
  • Prise

Façonnage

Schéma façonnage des sorties
Désignation Code
Sorties en V Ø50 Standard
Sorties en ligne Ø50 SL50/200
Sorties en V Ø40 SV40/200
Sorties en ligne Ø40 SL40/200

RÉFÉRENCES

Moteur 2 vitesses

Référence Sur chariot Avec équipement électrique Débit (L/h) Puissance (kW) Vitesse (trs/min)
LC70/140 Oui Oui 7000 et 14000 1 et 1,4 200 et 400
L70/140 7000 et 14000 1 et 1,4 200 et 400
L70/140AE Oui 7000 et 14000 1 et 1,4 200 et 400
LC90/180 Oui Oui 9000 et 18000 1 et 1,4 250 et 500
L90/180 9000 et 18000 1 et 1,4 250 et 500
L90/180AE Oui 9000 et 18000 1 et 1,4 250 et 500
LC110/220 Oui Oui 11000 et 22000 1,3 et 1,8 310 et 620
L110/220 11000 et 22000 1,3 et 1,8 310 et 620
L110/220AE Oui 11000 et 22000 1,3 et 1,8 310 et 620

Variateur électronique

Référence Sur chariot Avec équipement électrique Débit (L/h) Puissance (kW) Vitesse (trs/min)
LCE15/240 Oui Oui 1500 à 24000 2,2 50 à 775
LE15/240 1500 à 24000 2,2 50 à 775
LE15/240AE Oui 1500 à 24000 2,2 50 à 775
LCE15/260 Oui Oui 1500 à 26000 3 50 à 775
LE15/260 1500 à 26000 3 50 à 775
LE15/260AE Oui 1500 à 26000 3 50 à 775

Pièces détachées

Schéma détaillé Œnoflex SÉRIE 200
Repère Désignation Code
1 Motoréducteur Nous consulter
2bis Circlips CT30
6 Roulement CT6306
7 Bague d'entraînement BAGVM
9 Joint tournant CE305415P
10 Contre-face CY305710
11 Entretoise FP2002
13 Flasque arrière DL200LAR
14 Corps de pompe FN200LSV50
15 Flasque avant DL200LAV
16 Joint torique CT15825
17 Impulseur MBL200
18 Impulseur pour pompe LCE15/260 MBL200C
20/21 Tirant inox TIL200
9/10/16 Kit d'étanchéité KITLJ200
