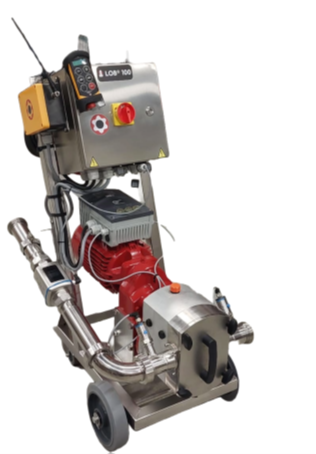

Pompe à lobes
LOB 100
- Pompe à lobes en Nitrile dur certifié alimentaire
- Vitesse de rotation faible : délicate avec le produit
- Corps de pompe en inox 316 L
- Grande plage de débit de 10 à 122 hl / heure
- Variateur électronique
- Passage de particules solides (max : 25 mm de diamètre)
- Faible dissolution de l’oxygène (quelques µg/l)
- Auto aspirante : 8 mètres à sec
- Inverseur de sens de marche
- Débit pratiquement continu
- Pompe sur chariot inox
- Forte résistance à la pression (6 bars) et à la température (entre -10°C et +90°C)
- Hygiénique : maintenance et nettoyage facile
Utilisation :
- Transfert sur vendanges éraflées, moût avec petites particules solides, lies, jus, vins
- Remontage
- Filtration
- Embouteillage
- Capable de vider les tuyauteries après transfert
Fonctionnement
Pièces détachées
| N° | Description | Code |
|---|---|---|
| 1 | Vis poignée avant M8x25 STHC | 51.00062 |
| 2 | Poignée avant | LOB100_P2 |
| 3 | Molette de flasque avant | LOB100_P3 |
| 4 | Flasque avant | LOB100_P4 |
| 5 | Lobe | LOB100LOB |
| 6 | Joint torique corps de pompe | LOB100_P6 |
| 7 | Vis carter VIS CHC M8x70 A2 | 51.00114 |
| 8 | Vis molette VIS STHC à bout plat M8x40 A2 | 51.00115 |
| 9 | Corps de pompe | LOB100_P9 |
| 10 | Vis raccord de sortie VIS CHC M6x16 A2 | 51.00047 |
| 11 | Raccord de sortie | LOB100_P11 |
| 12 | Joint torique raccord de sortie | LOB100_P12 |
| 13 | Plaque d'usure | LOB100_P13 |
| 14 | Contreface | LOBGARN-MECA200/300 |
| 15 | Joint tournant | LOBGARN-MECA200/300 |
| 16 | Pion de centrage inox A2 8*16 | 51.00116 |
| 17 | Carter garniture | LOB100_P17 |
| 18 | Bouchon d'accès garniture | LOB100_P18 |
| 19 | Joint à lèvres | LOB100_P19 |
| 20 | Circlips garniture | LOB100_P20 |
| 21 | Roulement | LOB100_P21 |
| 22 | Rondelle garniture | LOB100_P22 |
| 23 | Axe secondaire | LOB100_P23 |
| 24 | Axe principal | LOB100_P24 |
| 25 | Clavette lobe | LOB100_P25 |
| 26 | Clavette pignon | LOB100_P26 |
| 27 | Clavette moteur | LOB100_P27 |
| 28 | Pignon | LOB100_P28 |
| 29 | Roulement | LOB100_P29 |
| 30 | Joint torique carter pignon | LOB100_P30 |
|---|---|---|
| 31 | Circlips pignon | LOB100_P31 |
| 32 | Joint à lèvres moteur | LOB100_P32 |
| 33 | bouchon de vidange huile | LOB100_P33 |
| 34 | bouchon de remplissage huile | LOB100_P34 |
| 35 | Carter pignon | LOB100_P35 |
| 36 | Bouchon de niveau d'huile | LOB100_P36 |
| 37 | Vis moteur 10*45 STHC | 51.00117 |
